Усъвършенствани решения за лазерно облицоване на инструменти за селскостопански машини

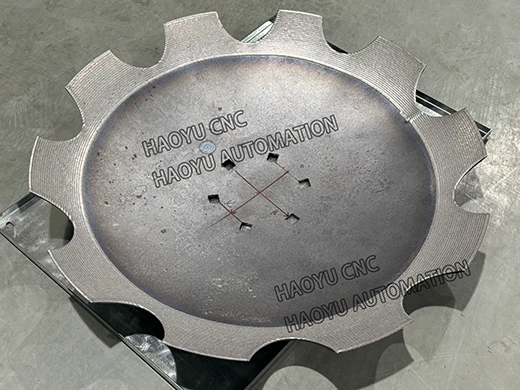

Машината за лазерно заваряване на обшивки е усъвършенствана технология, която използва високо{0}}енергийни лазерни лъчи за покриване на устойчиви на износване-и корозия-слоеве от сплав върху метални повърхности, което може значително да подобри експлоатационния живот и производителността на селскостопанските инструменти. Тази технология образува подсилващ слой с висока-твърдост,-устойчив на износване върху повърхността на инструмента чрез прецизно лазерно нагряване и облицовка на материала, което е особено подходящо за тежки работни среди, като обработка на почвата и прибиране на реколтата.
Описание
Описание
Машината за лазерно облицоване (YDGD-6000) се състои от облицовъчен влакнест лазер Chuangxin 6000W, предавателна коаксиална пръстеновидна лазерна облицовъчна глава, пневматично разделено високо{12}}прецизно подаващо устройство за прах, основа на робота, FANUC M-20iD/25 (размах на ръката: 1831 mm; крайно натоварване: 25 kg), Воден охладител HL-6000-QG2/2, захранване със стабилизирано напрежение Wenfeng 60KVA и интегриран софтуер и хардуер за управление. Оборудването приема PLC интегрирана система за управление, която може да реализира централизирано управление на шестосен робот, лазер, захранващо устройство за прах и мониторинг на температурата на защитните лещи.
Технически параметри
|
Елемент |
Параметри на YDGD-6000 |
|
Мощност на лазера |
6000W |
|
Захранващо устройство за прах |
Пневматично разделено високопрецизно подаващо устройство за прах (9L) |
|
Облицовъчна глава |
Предавателна коаксиална пръстеновидна облицовъчна глава (фокално петно 3-5 mm) |
|
Шест{0}}осен робот |
Размах на ръцете: 1820 мм; Натоварване: 20кг |
|
Система за контрол |
PLC (с 10-инчов сензорен екран) |
Основни спецификации на оборудването
- Фибролазер MFSC-6000
Серията лазери MFSC е продукт за индустриални приложения. Това е компактен и ефективен лазер с висока-мощност, използван главно при заваряване, облицовки и други области. Основните характеристики са:
1. Стабилна производителност, високо качество на светлините;
2. Висока ефективност на фотоелектрическо преобразуване, ниска консумация на енергия;
3. Висока надеждност, дълъг живот;
4. Формата на вълната на изходната мощност може да се редактира;
5. Разширителен шинен интерфейс;
|
Технически параметри на лазера MFSC-6000 |
||
|
Индикатори за ефективност |
единица |
Pараметър |
|
Режим на работа |
/ |
Непрекъснат/Модулиран |
|
Режим на поляризация |
/ |
Случаен |
|
Изходна мощност |
W |
6000 |
|
Регулируем диапазон на мощността |
% |
5~100 |
|
Централна дължина на вълната |
nm |
1080±10 |
|
Стабилност на захранването (100% непрекъснато > 1 час) |
% |
±1~1.5 |
|
Честота на модулация (100% непрекъснато) |
kHz |
50KHz |
|
Индикатор мощност червена светлина |
uW |
400 |
|
Дължина на влакното |
m |
20 |
|
Диаметър на сърцевината на влакното |
хм |
600 |
|
Интерфейс за оптичен изход |
/ |
QBH |
|
Радиус на огъване на влакното |
мм |
200 |
|
Работно напрежение |
V |
400±40 |
|
Входяща мощност (100% непрекъсната мощност) |
KW |
16 |
-
Трансмисионна лазерна облицовъчна глава YDGD-03-QBH
1. Оптичен път на предаване, с много-слойна защита на лещите и дизайн от-тип чекмедже, удобен за проверка и подмяна;
2. С подходящ лазерен процес може да се постигне средна степен на използване на праха от 93%, което значително намалява разходите за използване на потребителя;
3.Високо{1}}качествено кръгло петно, чрез регулиране на параметрите на процеса, може да постигне контролируема скорост на разреждане и зона,-засегната от топлина;
|
Технически параметри на YDGD-03-QBH |
|
|
Елемент |
Pараметър |
|
Интерфейс |
QBH |
|
Структура на оптичния път |
Оптичен път на предаване |
|
Група защитни лещи |
3 слоя |
|
Форма за охлаждане |
Водно охлаждане |
|
Приложима мощност |
6000W |
|
Колимационно фокусно разстояние |
100 мм |
|
Фокусирайте фокусното разстояние |
300 мм |
|
Точка за фокусиране |
3,0 mm (кръгло място, 3-5 mm регулируемо) |
|
Приложима дължина на вълната |
900-1080nm |
|
Използване на лазер |
＞99.25% |
|
Лек прах коаксиален модул за регулиране |
Оборудвана |
|
Сензор за температура |
Долна защитна леща с модул за температурен сензор |
|
Структура на дюзата |
Хранене с прах с разделен пръстен |
|
Използване на прах |
＞93% |
|
Тегло |
4,5 кг |
- Шест{0}}осен робот FANUC M-20iD/25
Използва се FANUC M-20iD/25 шест-осен робот с най-висок пазарен дял в индустрията за лазерни облицовки. Този робот може да поддържа стабилност и висока прецизност при дълготрайни малки стъпки.
1.M-20iD/25 има голям обхват на движение от 1,831 метра и номинално натоварване от 25 кг;
2. Механизмът на робота е направен по-лек и по-тънък.
3. Лекото рамо и новата технология за управление значително подобриха производителността на движението, като по този начин значително подобриха производствената ефективност за единица време.
Подробни изображения
Vedio за справка
