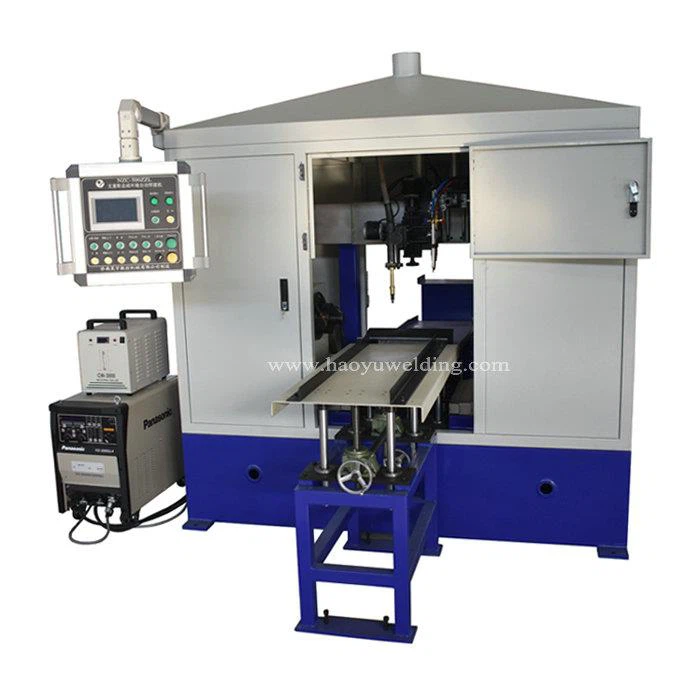

Автоматична машина за заваряване на верижни ролки

I. Задача за проектиране

Ролковата заваръчна машина трябва да може автоматично да завърши много{0}}слойното заваряване на U-образна линия и V-образна линия за различни ролки. Заготовката не се нуждае от точково заваряване за позиция, тя може автоматично да направи предварително-нагряване и стабилно, непрекъснато заваряване, заваръчната линия изглежда добре, а средният размер, заваръчната секция и проникването могат да достигнат спецификацията.

II. Параметри на техниката

Скорост на шпиндела	1-8 r.pm, безстепенна скорост
Мощност на двигателя	0,75KW
Въздух под налягане	0.4-0.6MPa
Регулируемият капацитет на заваръчната горелка	ход на повдигане: 100 мм
	Ход на оста X-: 100 мм
	ъгъл на заглавие: 25 градуса - 60 градуса
Заваръчно напрежение	15-36V, безстепенна скорост
Заваръчен ток	50-500A, съотношение 60%.
Диаметър на заваръчната тел	Φ0,8--Φ1,6 мм
Консумация на CO2	15л/мин
Захранване на заваръчна горелка	100 мм
Амплитуда на заваръчната горелка	0-60 мм
Честота на амплитудата на заваръчната горелка	0-20 пъти/минута
Време на престой на заваръчната горелка от двете страни	0-10 секунди
Време на престой на заваръчната горелка в средата	0-10 секунди
Количеството за увеличаване на височината на заваръчната горелка на всяко ниво	0-10 мм
Автоматично ниво за подобряване на височината	Ниво 0-6
Дължина на детайла	100-400 мм
Диаметър на детайла	10 макс. 320 мм
Най-голямото тегло	максимум 100 кг
Дължина на товарната платформа	1500 мм
Ширина на товарната платформа	500 мм
Дължина на платформата за разтоварване	1500 мм
Ширина на платформата за разтоварване	500 мм
Капацитет	1 бр./2 минути
Време за заваряване	2 мин
Време-за предварително загряване	2 мин
Време за товарене и разтоварване	По-малко или равно на 20S
Честота на промяна на контактния връх	4 часа
Честота на смяна на дюзата	16 часа наведнъж
Време за смяна на дюзата	По-малко или равно на 20S
Честота на почистване на горелката	5 бр

III.Основна концепция

Автоматично предварително загряване. Времето и продължителността на предварително-нагряване могат да бъдат зададени.
Машината има високо напрежение и бавно подаване на тел, което гарантира надеждно запалване на дъгата. Машината също има ниско заваръчно напрежение и нисък ток за запълване на кратера.
Пневматично товарене и разтоварване. Процесът на заваряване се извършва автоматично, така че интензивността на труда на работниците е намалена.
Заваръчната горелка, оста на въртене и пневматичната задна част могат да се регулират по надлъжна посока. Машината е подходяща за няколко модела.
PLC контролира цялата работа на машината.
Режимът на заваряване и спецификацията на заваряване могат да бъдат предварително зададени, запазени и извикани. Чрез touch man-machine интерфейс.

IV. Компоненти на оборудването

Машината се състои от електрическа скоростна редукторна глава, пневматична задна част, пневматична конструкция за придвижване нагоре и надолу за товарене и разтоварване на детайла, приспособление и структура за провеждане на електричество, приспособление за заваръчна горелка, структура за регулиране, повдигане и колебание, поддържаща структура, която може да се регулира, структура за предварително{1}}нагряване, електрическа система за управление, източник на заваръчна енергия и пневматичен система.
