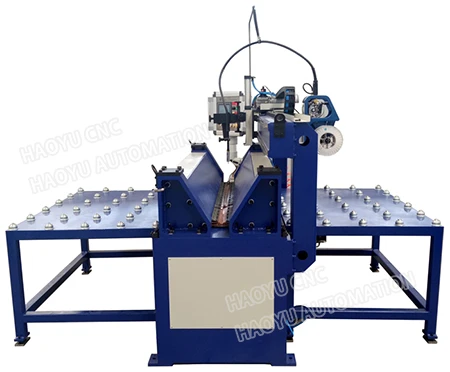

Автоматична лазерна машина за заваряване на линейни шевове



Автоматична лазерна машина за надлъжно заваряване на шевове:



Прецизният затягащ механизъм тип пиано{0}}не гарантира изместване на ламарината по време на процеса на заваряване, решавайки проблема с „изкривяването“, причинен от термично разширение и свиване.

 Технология на двустранно-формоване: Едностранно-заваряване, двустранно-формоване. Заваръчният шев е гладък и естетичен, като значително намалява или елиминира нуждата от полиране след -заваряване.

 Лазерно заваряване: Силно концентрираната лазерна енергия води до минимална зона,-засегната от топлина, без почти никаква деформация на детайла, което го прави особено подходящ за прецизни части и тънкостенни-компоненти.







Лазерна машина за заваряване на челни шевове



Тип лазер	Оптичен лазер
Лазерна мощност	6kW-20kW (в зависимост от дебелината на плочата)
Заваръчен материал	Въглеродна стомана, неръждаема стомана, алуминиева сплав и др.
Приложима дебелина на плочата	0,5-3 мм, персонализиран
Ширина на снаждащата плоча	1000mm-3000mm (стандартно), персонализирано
Дължина на плочата за снаждане	3000mm-15000mm или по-дълъг (персонализира се при поискване)
Точност на челната става	0,3 мм
Система за контрол	Индустриален компютър+PLC
Метод на позициониране	Прецизна водеща релса/портален тип, опционално магнитно задвижване или зъбна рейка и зъбно колело





1. Работна маса за прецизно снаждане и система за затягане:

• Структура: Повърхността на работната маса е изработена от-устойчив на износване чугун или прецизно-обработена стоманена плоча. Покрит е с универсални сачмени лагери за лесно товарене и разтоварване. Основният компонент е неговият затягащ механизъм "пиано ключ", разпределен по протежение на двете страни на заваръчния шев, като всеки затягащ пръст е способен на независимо пневматично повдигане.
• Функция: Преди затягане улеснява напъхването на ламарината и подравняването на ръба; по време на затягане, той последователно притиска ламарината от центъра навън, като ефективно елиминира празнините между листовете и осигурява равномерен и мощен натиск надолу, което е от решаващо значение за постигане на неправилно и безпроблемно снаждане.



2. Система за подравняване на ръба на плочата (цилиндър за позициониране):

Неговата основна функция е бързо и точно захващане и фиксиране на детайла за заваряване (като тръби, плочи и др.) в предварително зададена позиция за заваряване преди заваряване. Задвижван пневматично, позициониращият цилиндър натиска скобата или ограничителя, като гарантира, че детайлът е стриктно подравнен със заваръчната траектория (като заваръчната горелка или пътя на лазерната глава), като по този начин елиминира отклоненията на заварката, причинени от изместване или деформация на детайла. Броят на позициониращите цилиндри варира в зависимост от дължината на детайла. Това оборудване е оборудвано с 3 позициониращи цилиндъра.

3. Изпълнителен блок за лазерно заваряване:

• Структура: Включва влакнест лазер (източник на светлина), предавателно влакно, заваръчна глава, охладителна система и система за напречно плъзгане. Заваръчната глава е монтирана на прецизен линеен модул (ос X-), задвижван от серво мотор. Целият модул може също да се движи по дължината на оборудването (ос X-), задвижван от серво мотора. В допълнение, заваръчната глава може да бъде ръчно фина-настроена по осите Z и Y. Цялата заваръчна глава се позиционира чрез движение-нагоре и-надолу на цилиндър.
• Функция: Лазерът генерира лазерна светлина, която се предава през оптичния кабел към заваръчната глава и се фокусира върху повърхността на детайла. Напречното плъзгане позволява високо{1}}прецизно движение на заваръчната глава в дву-измерна равнина, завършвайки заваряването на цялата права линия.

4. Система за-проследяване на заваръчни шевове в реално време:

• Структура: Обикновено лазерен визуален сензор, независим от заваръчната глава, оборудван с коаксиална лазерна осветителна лампа.
• Функция: По време на заваряване сензорът излъчва лазерна линия към заваръчния шев. Камера улавя формата на заваръчния шев, а коаксиалната лазерна осветителна лампа осигурява прецизно колимирана светлина, като същевременно получава изображения с високо-качество, осигурявайки изключително важно осветление за високо-прецизна визуална проверка и измерване. Напречният плъзгач може да се задвижва ръчно за милисекунди{4}}ниво на фина{5}}настройка, за да се гарантира, че заваръчният шев е центриран по време на заваряване.

5.Интегрирана система за управление:

• Структура: Програмируем логически контролер (PLC) + сензорен HMI.
• Функция: PLC управлява логически контрол на ниско-ниво, като стартиране и спиране на пневматични компоненти, серво мотори и лазери. HMI контролира всички настройки на параметри, програмни извиквания и мониторинг на процеса чрез сензорния екран, осигурявайки интуитивен интерфейс и гладка работа.
• Видео монитор: Може да показва заснетите условия на заваряване на монитора.





Лазерна машина за заваряване на листове с прав шев







⇒Обикновено ще използваме кутия от шперплат за опаковане; за голяма машина можем да използваме стоманен палет и пластмасово покритие.

⇒Всички машини се боядисват с боя против ръжда или масло, преди да напуснат завода.





Машина за надлъжно заваряване на стоманени плочи



Винаги сме били отдадени на идеята за обслужване за-ориентирано към клиентите, доставка, инсталиране, настройка, обучение и поддръжка при пред-продажбено и-продажбено обслужване.

Пред{0}}продажбено обслужване

Преди подписване на договор клиентите могат да получат производствен план, технически консултант и предложение за оборудване и др.

2. Обучение

Клиентите могат да получат безплатно техническо обучение във фабриката на доставчика. Основно обучението е както следва:

Обучение за машина

Основно ежедневно почистване и поддръжка на машината

Решения за често срещани хардуерни проблеми

3. Поддръжка на оборудването

Една година безплатна поддръжка, грижа през целия живот

Безплатен технически консултант

Обслужването на клиенти отговаря след 2 часа
