Автоматична заваръчна машина за надлъжен шев
автоматично заваряване отвътре / вътрешно надлъжно заваряване на тръба / резервоар. Уверете се, че формата е еднаква и има добър външен вид, дълбочина на синтез и ширина на синтеза отговарят на изискването за заваряване. Изберете защитен газ от CO2 и аргон. Осцилиращата факла ще заварява целия заваръчен шев.
Описание
Автоматична заваръчна машина за надлъжен шев
I.Заваряващ детайл
1.Работни дължини: 620мм-1000мм
2.Работен диаметър: 508мм
3. Дебелина: 4,75 мм и 6,35 мм
4. Приложим материал: стомана и неръждаема стомана
5.MIG / TIG заваряване във вътрешността на тръбата / резервоара
6.Завършване на автоматичното вътрешно надлъжно заваряване на шев на тръба / тръба. Уверете се, че формата е еднаква и има добър външен вид, дълбочина на синтез и ширина на синтеза отговарят на изискването за заваряване. Изберете екраниращ газ. Осцилиращата факла ще заварява целия заваръчен шев.
II.Оборудване на оборудване
1.Заваряващата факла се движи напред-назад, заедно със заваръчен шев. Заготовката е фиксирана, заваръчното положение е хоризонтално.
2.Разделът се захваща и се поставя с помощта на приспособление.
3.PLC за контрол на цялата операция. Скоростта на въртене на детайла се регулира от A / C инвертор, безстепенно регулиране, за да се подобри надеждността на оборудването.
4. Режимът на заваряване и спецификацията на заваряване могат да бъдат предварително зададени, запаметени и извикани. Чрез докосване интерфейс човек-машина може да се постигне удобна промяна на параметъра и превключвател на състоянието.
5.Заваръчната горелка може да се регулира нагоре и надолу, отстрани и под ъгъл, за да отговаря на изискването за заваряване.

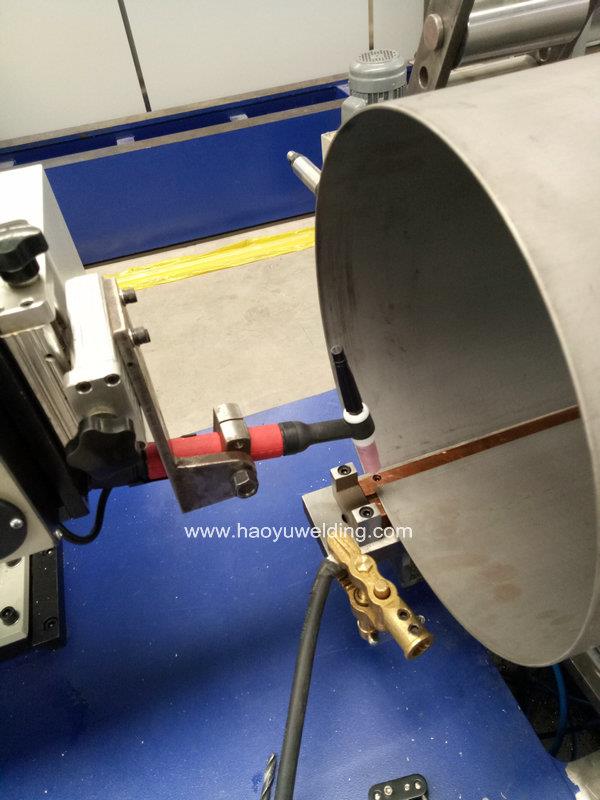

Снимка на оборудването
III.Технически параметри
Мощност на двигателя | 0.75kW |
Диапазон на движение на заваръчната горелка в ляво-дясно посока | 50 mm |
Диапазон на повдигане на заваръчна горелка | 50 mm |
Диаметър на твърда тел | 1,0 мм и 1,2 мм |
Разход на CO2 | 15L / мин |
Количество на факлата | 0 ~ шейсетмм |
Честота на осветяване на факела | 0 ～ 20 пъти / минута |
Захранващ източник на енергия | Япония OTC, Panasonic, Miller, Lorch |
Работно напрежение на машината | 380V 3фаза 50hz |
IV.Състав на оборудване
Тялото на машината приема заварено тяло. Основата на машината е заварена от квадратна тръба и стоманена плоча. Той ще избере топлинна обработка за отпалване след заваряване. Колоната и стрелата, кутията на оста на въртене и механизмът за позициониране на крайната страна са инсталирани в машинната база. Машината е съставена от тяло, механизъм за движение на горелката с CNC, механизъм за затягане на детайла, механизъм за освобождаване на празнина на детайла, механизъм за осцилация на горелката, 3-измерено регулиране на горелката, електрическа система за управление, източник на заваръчна мощност и хидравлична система за налягане.
